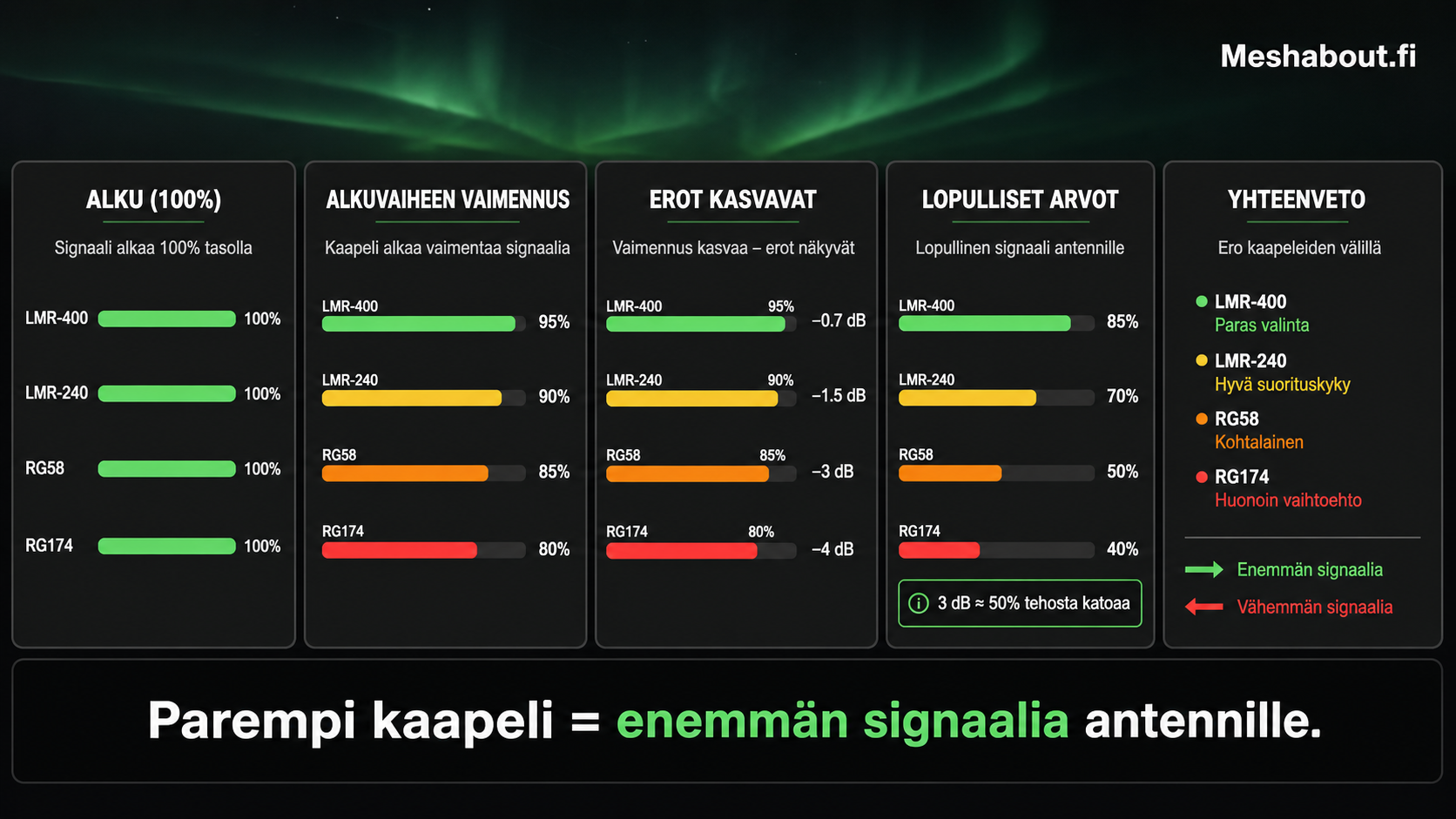

Julkaisun alimpana olevassa kuvassa havainnollistetaan, miten eri koaksiaalikaapelit vaimentavat radiosignaalia, kun käytössä on 5 metrin syöttökaapeli 868 MHz taajuusalueella.
Kuvassa signaali lähtee liikkeelle 100 % tasolla, mutta heikkenee matkan aikana kaapelista riippuen. Kaikki kaapelit eivät siirrä signaalia yhtä tehokkaasti ja erot kasvavat nopeasti jo lyhyellä matkalla.
Miten kuvaa luetaan?
Infografiikka etenee vasemmalta oikealle ja kuvaa signaalin heikkenemistä vaiheittain (alku 100%).
Kaikki kaapelit lähtevät liikkeelle täydellä signaalitasolla.
Alkuvaiheen vaimennus
Signaali alkaa heikentyä heti kaapelissa. Vaimennus riippuu kaapelin rakenteesta — ohuemmat kaapelit vaimentavat enemmän.
Erot kasvavat
Signaalin kulkiessa pidemmälle erot kaapeleiden välillä kasvavat. Tässä vaiheessa vaimennus esitetään myös desibeleinä (dB), joka on logaritminen mittayksikkö.
Lopulliset arvot
Antennille saapuva signaalitaso vaihtelee merkittävästi kaapelityypin mukaan.
- LMR-400 → paras (pienin vaimennus)
- LMR-240 → hyvä
- RG58 → kohtalainen
- RG174 → heikoin (suurin vaimennus)
- Johtimien resistiivisistä häviöistä (skin effect)
- Dielektrisistä häviöistä eristemateriaalissa
- 3 dB ≈ 50 % tehon menetys
- 1 dB ≈ ~20 % menetys
- 0.7 dB ≈ ~15 % menetys
missä L on vaimennus desibeleinä.
Tyypilliset arvot:
- LMR-400 ≈ 0.7 dB → ~85 % tehosta jäljellä
- LMR-240 ≈ 1.5 dB → ~70 % tehosta jäljellä
- RG58 ≈ 3 dB → ~50 % tehosta jäljellä
- RG174 ≈ 4 dB → ~40 % tehosta jäljellä
Erot johtuvat pääasiassa kaapelin halkaisijasta ja rakenteesta.
Meshtastic- ja LoRa-radiot toimivat yleensä hyvin pienillä lähetystehoilla. Tyypillinen maksimilähetysteho on noin 0,5 W (27 dBm) tai vähemmän alueesta ja laitteesta riippuen.
Kun käytettävissä oleva RF-teho on rajallinen, myös syöttökaapelin häviöillä on suuri merkitys:
- 3 dB kaapelihäviö tarkoittaa käytännössä, että puolet lähettimen tehosta katoaa ennen antennia
- 0,5 W → antennille päätyy vain noin 0,25 W
- 4 dB häviöllä antennille jää enää noin 40 % alkuperäisestä tehosta
Tämän vuoksi antennin ja radion välinen kaapelointi on tärkeä osa koko järjestelmää — erityisesti pidemmissä kaapelivedoissa.
Matalahäviöinen kaapeli voi käytännössä parantaa:- yhteyden toimivuutta
- kantamaa
- vastaanottoherkkyyttä
- yhteyden vakautta
Erityisesti 868 MHz Meshtastic- ja LoRa-verkoissa jo muutaman desibelin ero voi vaikuttaa merkittävästi siihen, kuinka hyvin yhteys toimii käytännössä.
Signaalivaimennus vaikuttaa suoraan RF-järjestelmän suorituskykyyn:
- vähemmän signaalia → heikompi kuuluvuus ja pienempi kantama
- enemmän signaalia → parempi luotettavuus ja yhteyden toimivuus
Erityisesti 868 MHz IoT- ja LoRa-järjestelmissä jo muutaman desibelin ero voi ratkaista toimiiko yhteys vai ei.
- Pidä kaapelit mahdollisimman lyhyinä
- Suosi matalahäviöisiä kaapeleita (esim. LMR-400)
- Vältä ohuita kaapeleita (kuten RG174) pidemmissä vedoissa
- Huomioi myös liittimien lisähäviöt (~0.1–0.3 dB / liitos)
Koaksiaalikaapeli on kriittinen osa RF-kokonaisuutta – ei pelkkä “johto”.
Jo 5 metrin matkalla kaapelivalinta voi aiheuttaa useiden desibelien eron, mikä tarkoittaa jopa yli puolta signaalitehosta.
Parempi kaapeli = enemmän signaalia antennille.
