Antennien mittaaminen käy helpoiten suuren suosion saaneilla NanoVNA mittalaitteilla.
Mittalaitteen saa kytkettyä tietokoneeseen USB-kaapelin välityksellä, jolloin mittaustuloksia on helpompi analysoida kuin laitteen omalta pieneltä näytöltä.
Yksi tällä hetkellä suosituimmista mittalaitteista kulkee nimellä NanoVNA-H vector network analyser, joka kykenee mittaamaan antenneja, joita käytetään 10kHz-1.5GHz taajuudella.
Mikäli antennissa on liian korkea SWR-arvo, se kertoo siitä että lähetykseen sekä vastaanottoon tulee vaimennusta.
Liian suuri SWR-arvo voi myös vahingoittaa lähetintä ja suositeltavaa olisi, että arvot olisivat alle 2:1.
Antennin vahvistus dBi tarkoittaa radiotaajuisen signaalin suuntaamista tai keskittämistä johonkin suuntaan.
Antenneissa, joissa on suuri dBi-luku kantaa kauemmaksi, mutta signaalin suuntakuvio kapenee vahvistuksen kasvaessa.
Paljon vahvistavat antennit soveltuvat parhaiten maastoon missä ei ole esteitä ja vähemmän vahvistavat antennit ympäristöön jossa on esteitä.
Alla olevaan kuvaan on piirretty esimerkki siitä, kuinka antennin suuntakuvio muuttuu sen vahvistuksen kasvaessa.

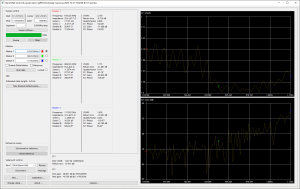

SWR-arvot
SWR-arvot
SWR-arvot
SWR-arvot
SWR-arvot
SWR-arvot
SWR-arvot
